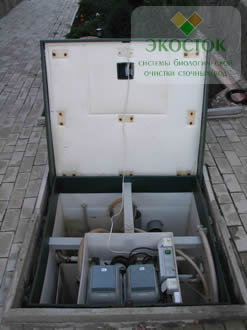

Инструкция по самостоятельному техническому обслуживанию «Топас»

Выбор покупателей

Топас 5 ПР

Топас 5 ПР

  На 5 человек
  1 м3 в сутки
  Сброс 220 л.

Цена: 98010 р.

Данная инструкция может использоваться для технического обслуживания очистных станций Топас, Юбас, Астра, Тополь, Экодин, Тополватер, Дека и прочих с аналогичной конструкцией.

ВНИМАНИЕ! Во избежание "всплытия" ОС,ни при каких обстоятельствах не опорожняйте все отсеки станции одновременно. Откачивание жидкости из отсеков должно производиться порционно, требуется постоянно доливать чистую воду до требуемого уровня.

Вне зависимости от того, какую очистную станцию Вы приобретете (Топас, Экодин, Юбас или др.), в ее техпаспорте обязательно будет пункт о регулярном техническом обслуживании. В зависимости от загруженности очистной станции ТО рекомендуется проводить не реже 2 раз в год при сезонной эксплуатации, и не реже 4 раз в год при круглогодичной. При эксплуатации автономной системы канализации на промышленных или коммерческих объектах с большим числом пользователей, ТО проводится по мере необходимости.

Перед проведением ремонта любой сложности также требуется провести ТО, т.к., во-первых, в 95% случаев сбой в работе станции вызван повышением загрязнения технологических узлов станции, во-вторых, ремонтировать загрязненное оборудование неприемлемо.

Мы предлагаем Вам пошаговую инструкцию по проведению технического обслуживания самостоятельно на примере очистной станции Экодин-5 с самотечной системой отвода очищенной воды.

Перед началом обслуживания необходимо ознакомиться со схемой работы очистной станции.


Требуемое время*: 30-40 мин.   Требуемое время

* - При использовании дренажного насоса.

Необходимое оборудование

Шланг с чистой водой/мойка Зажигалка/фен Сачок Дренажный насос Емкость для сбора ила
1 2 3 4 5
  1. Шланг, подключенный к источнику чистой воды, для смывания загрязнений и долива отсеков станции. Для более тщательной очистки лучше воспользоваться мойкой высокого давления
  2. Зажигалка/фен или другой инструмент, предназначенный для нагрева
  3. Сачок с длинной ручкой (дуршлаг на палке тоже подойдет)
  4. Значительно ускорит процесс использование дренажного насоса
  5. При необходимости подготовьте емкость для сбора стабилизированного ила
Устройство септика для дачи Топас

Наименование отсеков

  1. Накопительный резервуар (приемный)
  2. Аэротенк
  3. Вторичный отстойник
  4. Стабилизатор активного ила

Устройство очистной станции

  1. Фильтр крупных фракций
  2. Аэратор накопительного резервуара
  3. Аэрлифт неочищенной воды
  4. Аэратор аэротенка
  5. Аэрлифт вторичного отстойника
  6. Аэрлифт стабилизированного ила
  7. Шланг для откачки ила
  8. Устройство сбора неперерабатываемых частиц (волосоуловитель)
  1. Успокоительный цилиндр вторичного отстойника
  2. Поплавковый переключатель
  3. Коммутационный короб
  4. Розетки
  5. Компрессор
  6. Утепленная крышка с УФ-фильтрацией
  7. Кнопка включения/выключения ОС
  8. Аэрлифт рециркуляции

Шаг 1. Демонтаж и очистка главного мамут-насоса и фильтра крупных фракций

Выключаем очистную станцию кнопкой.

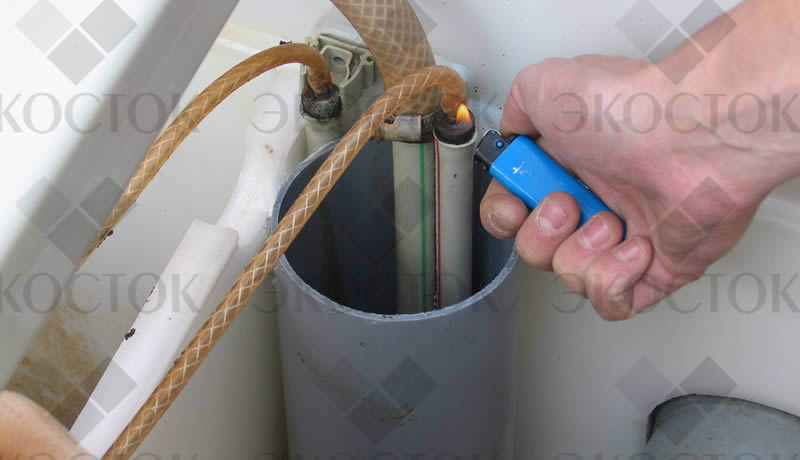

Необходимо зажигалкой или феном нагреть и аккуратно снять трубки-воздуховоды с мамут-насоса, предварительно запомнив, куда какая надевается. Помните, что при минусовой температуре полипропиленовые форсунки мамут-насоса и распределителей легко ломаются!

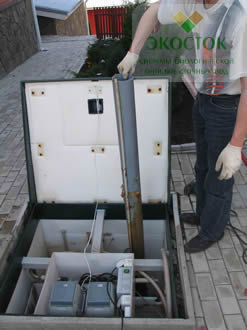

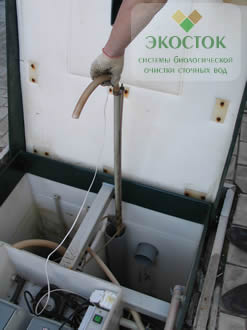

Сняв с клипс, вынимаем фильтр крупных фракций и мамут-насос. Необходимо тщательно промыть трубу и сам мамут-насос, т.к. засор именно этого узла приводит обычно к переполнению очистной станции.

Откладываем чистые детали в сторону.

Чистые детали пока откладываем в сторону. После многократных снятий и одеваний воздуховодов, их эластичность кончиков теряется и их можно немного отрезать.

Шаг 2. Очистка волосоуловителя (гребенки).

Отстегнув от клипсы, достаем волосоуловитель. Очистив его, устанавливаем на место.

Шаг №3. Очистка ОС.

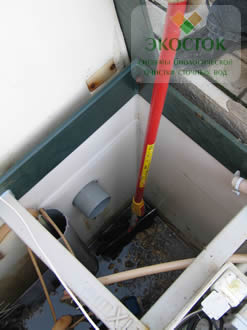

Для дальнейшего технического обслуживания очистной станции необходимо последовательно очистить ее отсеки от непеработанных стоков, сгустков ила, пены и т.д. Для этого сачком или дуршлагом удаляем весь плавающий мусор.

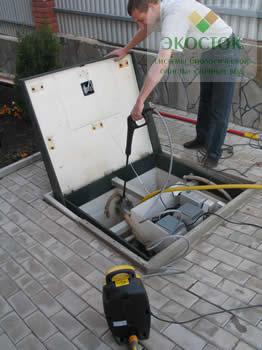

Включаем ОС и запускаем режим обратного цикла (фазы рециркуляции) принудительным опусканием поплавка переключения циклов, либо включением соответствующих кнопок (если ваша очистная станция снабжена такой опцией). Теперь у вас идет интенсивное бурление (аэрация) в приемном отсеке. Берем длинный шест. Аккуратно, чтобы не повредить аэратор, перемешиваем стоки в приемном отсеке. Сачком вылавливаем всё, что всплывает в результате помешивания. Очищаем стенки струей воды или мойкой высокого давления.

Устанавливаем обратно мамут-насос и фильтр, снятые в шаге 1 и одеваем воздуховоды.

Шаг №4. Проверка концентрации активного ила и удаление стабилизированного ила.

В процессе активной работы очистной станции уровень активного ила повышается и появляется необходимость периодически часть его удалять. При сезонной эксплуатации эта процедура не требуется.

Как проверить уровень ила можно прочитать здесь.

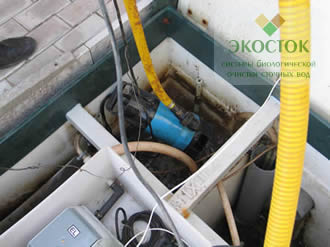

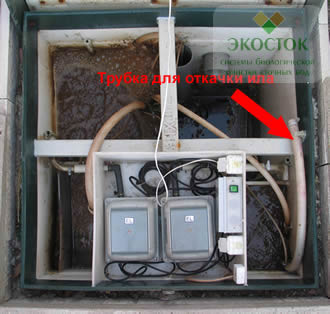

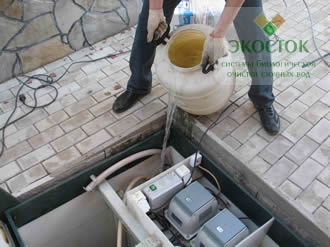

Если уровень активного ила в Вашей станции в норме или ниже положенного, то этот шаг, при проведении ТО, Вам необходимо пропустить. Если требуется удаление части ила, необходимо воспользоваться дренажным насосом. Погрузив его в отсек-стабилизатор (D), требуется откачать половину ила (после компостирования он может использоваться в качестве удобрения неплодоносящих растений). Далее нужно заполнить отсек чистой водой, потом снова откачать половину и снова долить чистую воду. Данный процесс частичной откачки должен проводиться пользователями, очистные станции которых установлены на участках с высоким уровнем грунтовых вод (УГВ). Если УГВ невысокий, можно за раз полностью выкачать отсек и залить его чистой водой. В случае отсутствия дренажного насоса, откачка ила может осуществляться встроенными средствами. Для этого зафиксируйте поплавок переключения циклов в верхнем положении. Снимите заглушку со шланга откачки ила и опустите его в емкость для сбора ила. Очистная станция начнет медленно откачивать ил. После откачки примерно 50% заполните отсек чистой водой.

Шаг №5. Простейшая диагностика работы ОС

После завершения технического обслуживания необходимо проверить режим работы станции. Если Ваша станция оборудована одним компрессором, то он работает в постоянном режиме, если двумя компрессорами, то, в зависимости от цикла очистки, всегда работает один из них. Если у Вас не так, то у Вас поломка.

При верхнем положении поплавка переключения циклов у Вас бурлит в одних отсеках, при нижнем положении – бурлит в других. Если не так – у Вас поломка.

В случае оборудования очистной станции световой и/или звуковой аварийной сигнализацией (АС), то проверьте работу поплавка АС. В верхнем положении должна загораться сигнальная лампа на крышке/в доме. Если этого не происходит, значит, имеется поломка.

Если «Топас» оснащен принудительным насосом для отвода очищенной воды, проверьте его работоспособность, подняв поплавковый переключатель насоса в верхнее положение. Насос должен заработать, а вода беспрепятственно уходить.

Важно помнить, что у двухкомпрессорных станций, розетки, в которые подключаются компрессоры, включаются в зависимости от цикла работы ОС. Т.е. на одной есть напряжение, на другой – нет. Это особенность конструкции.

На этой страничке есть ответы на многие вопросы по поломкам топаса.

?
